Old school vocoder
En vocoder er en lydeffekt, der oftest bliver brugt til at skabe den efterhånden velkendte "robotstemme"-lyd. Vocoderen fungerer således, at man analyserer frekvensspektret for ét lydsignal og anvender resultatet af analysen til at justere på frekvensspektret for et andet lydsignal. Det analyserede lydsignal er ofte en menneskestemme, da menneskelig tale og sang er karakteriseret ved, at overtonespektret indeholder grupper af fremtrædende overtoner kaldet formanter, hvis konstante forskydning og afveksling danner stavelser, ord og sætninger (Berg, 2025, Steady-state waves | The human voice)2. Vocoderen overfører variationerne i overtonespektret fra lydkilden til en ofte syntetisk dannet klang, eksempelvis en savtakket bølgeform, der indeholder et righoldigt overtonespektrum. Dette kan implementeres på forskellige måder, men her kigger vi på en digital emulering af den tidlige analoge vocoder fra 1930'erne, som beskrevet af Curtis Roads (2023, pp. 207--208)3.
Den grundlæggende vocoder-teknik
Vi starter med den lydkilde, som skal udsættes for analyse. Den kalder vi for kilde A. Det er som sagt ofte den menneskelige stemme, som er rig på formanter, men alle signaler med et dynamisk spektralt indhold kan anvendes. Her anvender vi blot en støjgenerator, som vi senere erstatter med et vokalsample. For at analysere et lydsignals frekvensspektrum, kan man dele dette op i en række "bånd" og måle på lydstyrken inden for hvert af disse bånd. Lad os illustrere, hvordan man kan gøre dette for ét bånd med centerfrekvens på 200 Hz ved at isolere båndet med et band pass-filter (BPF.ar) og måle amplituden med Amplitude.ar.
{
var kildeA = PinkNoise.ar;
var amp = Amplitude.ar(BPF.ar(kilde, 200, 0.15));
// amp indeholder amplituden for frekvensbåndet
}
Hvis vi ønsker at arbejde med en række bånd frem for blot ét, kan vi bruge en algoritme til at danne en bank af signaler for os. Herunder analyserer vi amplituderne ved 500 Hz, 1000 Hz, 2000 Hz og 4000 Hz.
{
var kilde = PinkNoise.ar;
var amps = [500, 1000, 2000, 4000].collect({
arg centerFreq;
Amplitude.ar(BPF.ar(kilde, centerFreq, 0.15));
});
amps.poll;
}.play;
Når vi har fundet disse amplituder, kan vi bruge dem til at styre amplituden af tilsvarende frekvensbånd i et andet lydsignal, som vi kan kalde for kilde B. Her kan vi tage en savtakket bølgeform som eksempel. Den er velegnet, fordi den har et righoldigt overtonespektrum, hvor manipulationen med den spektrale envelope fra kilde A tydeligt vil kunne høres. Med en sinusbølge, som ikke har nogen overtoner, vil der ikke være nogen hørbar effekt.
{
var kildeA = PinkNoise.ar;
var kildeB = Saw.ar;
var sig = [500, 1000, 2000, 4000].collect({
arg centerFreq;
var amp = Amplitude.ar(BPF.ar(kildeA, centerFreq, 0.15));
amp * BPF.ar(kildeB, centerFreq, 0.15);
}).sum;
// sig indeholder den modificerede version af kildeB
}
Sammensætning i SynthDef

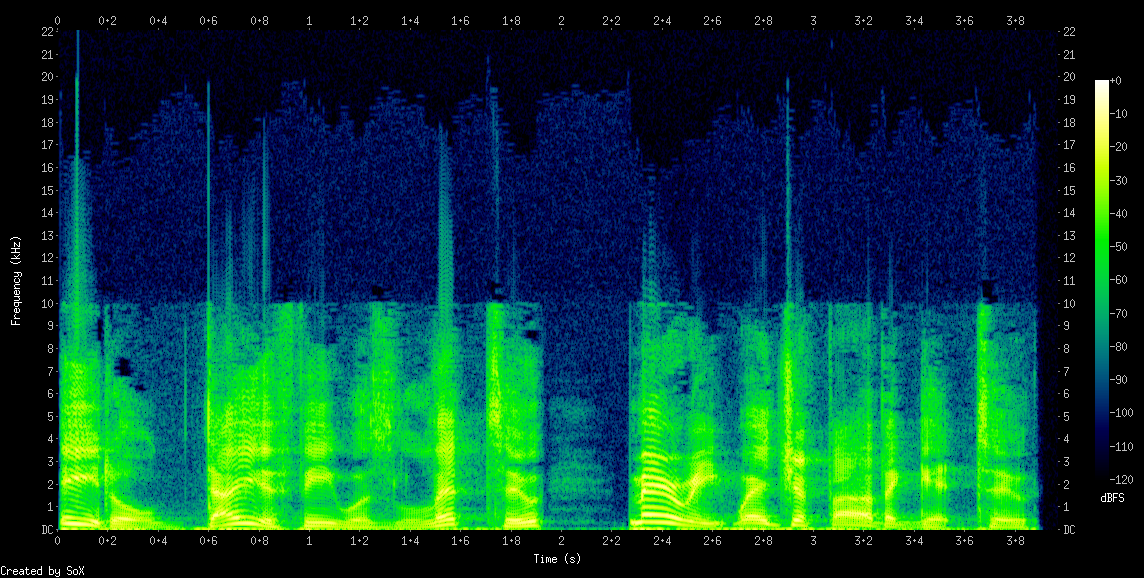

For at udnytte ovenstående teknik til at fremstille den klassiske vocoderlyd, kan vi anvende et vokalsample som kilde A. Brug af samples gennemgås senere, hvorfor vi for nuværende blot kan betragte UGen'en PlayBuf som en lydkilde på linje med oscillatorer og støjgeneratorer. Vi bruger her et sample med et udklip fra en oplæsning af digtet 'Urry1 af C. J. Dennis (2015)4.
Derudover skal vi fremstille en liste med centerfrekvenser til vores frekvensbånd, hvilket vi nemt kan gøre ved hjælp af iteration. Her har jeg valgt at inddele spektret mellem 50 Hz og 12 kHz i 12 bånd.
~bandFrequencies = 12.collect({
arg num;
num.linexp(0, 11, 50, 12000);
});
// -> [ 50, 82.291095610801, 135.43648833652, 222.90434021783, 366.86084745856, 603.78762148144, 993.72689775894, 1635.4975030901, 2691.7376279603, 4430.1207700334, 7291.1898370843, 12000 ]
Når ovenstående frekvenser er beregnet og gemt under variablen ~bandFrequencies, kan vi registrere nedenstående SynthDef, som er baseret på teknikkerne ovenfor.
SynthDef(\vocoder, {
arg freq = 440, gate = 1, pan = 0, amp = 0.5, rq = 0.15, noiseThreshold = 0.1;
var kildeA, kildeB, sig;
kildeA = PlayBuf.ar(1, ~speak, loop: 1);
kildeB = Saw.ar(freq);
sig = ~bandFrequencies.collect({
arg centerFreq;
Amplitude.ar(BPF.ar(kildeA, centerFreq, rq)).lag(0.01)
* BPF.ar(kildeB, centerFreq, rq);
}).sum * 2;
sig = sig * Env.asr(0.01, 1, 0.2).kr(2, gate);
// En simpel noise gate
sig = sig * (DetectSilence.ar(kildeA + Impulse.ar(0), amp: noiseThreshold, time: 0.05) - 0.9).fold(0, 1).round;
sig = Pan2.ar(sig, pan, amp);
Out.ar(0, sig);
}).add;
Når SynthDef'en er indlæst, kan vi bruge den til at spille et robotstemme-mønster i skiftende akkorder ved hjælp af patterns.
Pbind(
\instrument, \vocoder,
\degree, [-7, 0, 2, 4],
\octave, 5,
\mtranspose, Pseq([0, 1, 2, -3]),
\dur, ~speak.duration,
\pan, Pgauss(0, 0.1),
\db, 0,
\legato, 1,
).play;

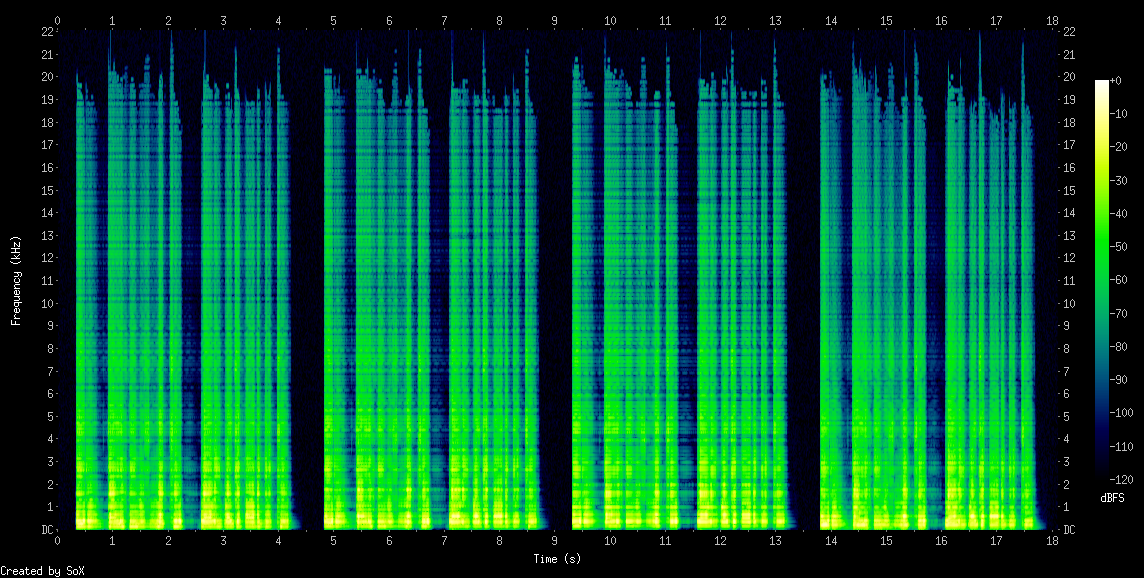

Sammenlign spektrogrammet med det oprindelige vokalsample ovenfor.
Keyboardudgave?
Det overlades til den nysgerrige læser på egen hånd at implementere en "keyboard og mikrofon"-udgave af den vocoder, som er beskrevet ovenfor. Det er ikke vanskeligt, men det kræver nogle få justeringer:
- UGen'en
SoundInkan anvendes i stedet forPlayBuffor at bruge lyden fra en fysisk input-kanal som kilde A. - Man starter og slukke for enkelte toner/
Synth-instanser medMIDIdefbaseret på input fra et MIDI-keyboard (i stedet for at spille med patterns).
I forhold til den sidstnævnte justering findes der et udmærket eksempel til inspiration i SuperColliders dokumentation.
-
