Introduktion til kapitlet
Lydens forandring over tid er en vigtig del af lyddesign. Et af de vigtigste redskaber til at arbejde med lydlig forandring over tid er envelopes. Envelopes anvendes i elektronisk klangdannelse typisk til at styre en tone eller en lyds volumen over tid, men envelopes kan med fordel bruges på mange andre måder til at skabe forandring i lyden over tid. Dette kapitel introducerer til brug og design af envelopes i SuperCollider. Der introduceres også til SynthDefs, som er et centralt redskab til at lave UGen-funktioner til fleksible opskrifter på lyddesign, der kan anvendes sammen med patterns.
Brug af envelopes
Hvor mange synthesizere kun har én envelope, typisk af typen ADSR (attack-decay-sustain-release), har SuperCollider en række forskellige, indbyggede envelopes. Man kan også definere sine egne envelopes. Det er endda muligt at loope envelopes, så de kommer til at udgøre LFO'er. Dermed kan envelopes potentielt være et særdeles kreativt virkemiddel.
Simple linjer

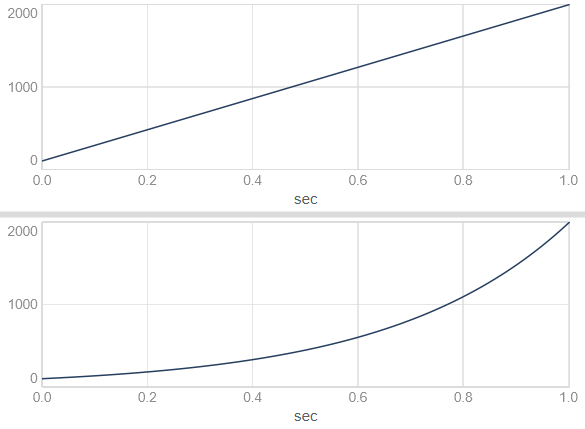

De mest enkle envelope-generatorer er Line og XLine - UGens, som genererer en henholdsvis lineær og eksponentiel udvikling fra ét punkt til et andet over et specificeret tidsrum. Herunder er et eksempel, hvor envelopen bevæger sig fra 100 til 2000 i løbet af 1 sekund.
Vi bruger Line og XLine ligesom andre UGens, fx til at styre frekvensen for en oscillator.
// lineær udvikling over 1 sekund
{SinOsc.ar(Line.kr(100, 800, 1)) * 0.1}.play;
// eksponentiel udvikling over 5 sekunder
{SinOsc.ar(XLine.kr(100, 800, 5)) * 0.1}.play;
// eksponentiel udvikling over 50 millisekunder
{SinOsc.ar(XLine.kr(100, 800, 0.050)) * 0.1}.play;
Envelopes for enhver smag
Line og XLine genererer envelopes med ét segment (dvs. ét tidsinterval med ét start- og ét slutpunkt). Envelopes har imidlertid typisk mere end ét segment. Og de forskellige segmenter kan have meget forskellige former/"krumninger".Vi bruger Env-klassen til at definere disse envelopes. Herunder ses fx nogle forskellige indbyggede envelopes.

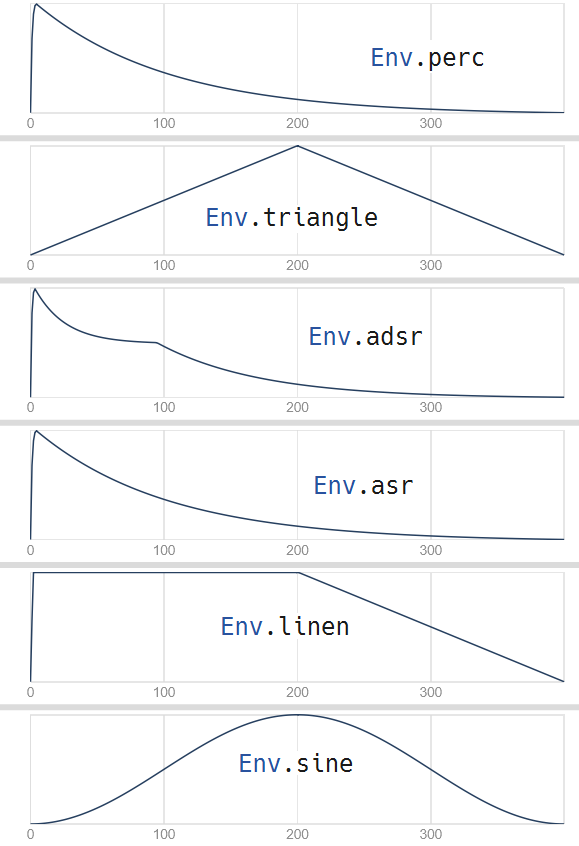

Vi kan vise en grafisk repræsentation med .plot - fx Env.perc.plot. Herunder ses et plot af de ovennævnte envelopes.
Specifikation af segmentvarigheder og krumning
Lad os kigge nærmere på et eksempel - den simple envelope Env.perc.Den har to segmenter kaldet attack og release, og vi kan specificere deres varighed med argumenter. Herunder angiver vi en attack-tid på 1 sekund og en release-tid på 4 sekunder.
Env.perc(1, 4);
// Vi kan også vælge blot at justere fx release-segmentet:
Env.perc(releaseTime: 10);

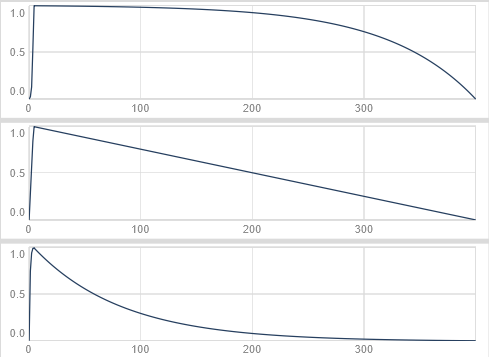

// Segmenternes krumning kan justeres med argumentet curve:
[Env.perc(curve: 5), Env.perc(curve: 0), Env.perc(curve: -5)].plot;
Brug af envelope
Når vi skal bruge en envelope som Env.perc i vores lyddesign, skal vi tage højde for, at Env blot specificerer en envelope-form - en Env er ikke en UGen. For at bruge Env-baserede envelopes skal vi anvende EnvGen, som er en envelope-generator-UGen. Vi fortæller EnvGen, at vi ønsker en Env.perc ved at angive den som første argument: EnvGen.kr(Env.perc).
Vi kan nu bruge EnvGen ligesom Line og XLine ovenfor - fx til at modulere lydstyrken for en oscillator. Som nævnt i forbindelse med skalering gør vi dette ved ganske enkelt at gange outputtet fra oscillatoren med outputtet fra envelope-generatoren.
Inden vi går videre, er det vigtigt at skrive sig bag øret, at EnvGen ofte noteres implicit (skjult). De to nedenstående linjer har præcis samme resultat, og man kan selv vælge hvilken form man foretrækker.
Det er ofte nyttigt at skille disse elementer ad på forskellige linjer og bruge lokale variabler.
{
var env = EnvGen.kr(Env.perc);
var sig = PinkNoise.ar;
sig * env;
}.play;
Når vi gemmer envelope-generatoren under en lokal variabel, kan vi efterfølgende bruge envelope-signalet til flere forskellige formål. Fx kan vi styre både tonehøjde og lydstyrke med den samme envelope, således at flere parametre udvikler sig over tid i takt med hinanden. Dette kan give anledning til yderst interessante lyddesign, alt efter hvilke parametre man modulerer med envelopen. Lad os tage et eksempel.
{
// Envelopen oprettes og gemmes under den lokale variabel env
var env = EnvGen.kr(Env.perc(0.1, 5));
// Envelopesignalet skaleres med .exprange til en mere passende rækkevidde for tonehøjde
// Resultatet gemmes under variablen freq, som bruges til oscillatoren Pulse
var freq = env.exprange(440, 880);
var sig = Pulse.ar(freq);
// Det umodificerede envelopesignal anvendes til at styre lydstyrken
sig * env * 0.1;
}.play;
Standardenvelopes
Ud over Env.perc og Env.new/Env.circle har vi adgang til en række standard-envelopes. Her kan vi skelne mellem to slags envelopes: Selvafsluttende envelopes, hvor vi kender eller angiver varigheden på forhånd (som ved Env.perc), og vedvarende envelopes, hvor varigheden ikke kendes på forhånd men fx afgøres af hvor længe, man holder en tangent nede på et MIDI-keyboard (her er Env.adsr, der svarer til den gængse ADSR-envelope, et oplagt eksempel).
Selvafsluttende envelopes (uden gate)
Selvafsluttende envelopes som Env.perc varer præcis den tid det tager at gennemløbe alle envelopens segmenter. Envelopens varighed er fast og afhænger ikke af en såkaldt gate. Det gælder blandt andet disse standardenvelopes:
Env.percEnv.triangleEnv.linenEnv.sine
Vedvarende envelopes (med gate)
Vedvarende (sustaining) envelopes bliver hængende på et bestemt punkt imellem to segmenter, indtil de bliver bedt om at gå videre. Dette kender vi fra keyboards, hvor tonen begynder at klinge, når vi trykker tangenten ned, og fortsætter indtil vi slipper tangenten igen. Måden hvorpå vi beder envelopen om at fortsætte til næste segment er ved at bruge en såkaldt gate. Centrale eksempler er de følgende envelopes:
Env.asrEnv.adsrEnv.cutoffEnv.dadsr
Når vi bruger Pbind og patterns til at styre artikulationen af toner, styres åbning og lukning af gates til envelopes automatisk. Vi kan dog sagtens anvende vedvarende envelopes med gates manuelt ved at indføre et gate-argument til vores UGen-funktion og angive det som argument nr. 2 til EnvGen. Derefter kan vi bruge method'en .set til at justere på indstillingen på et vilkårligt tidspunkt.
// Start en tone med åben gate (gate = 1)
~tone = {arg gate = 1; SinOsc.ar * EnvGen.kr(Env.asr, gate);}.play;
// Vent lidt, før vi går videre til release-segmentet
~tone.set(\gate, 0);
Du kan læse nærmere om brug af gate i vedvarende envelopes sammen med patterns, når vi kommer til dette emne i forbindelse med gennemgang af SynthDefs.
Automatisk oprydning med doneAction
Envelopes er forbundet med noget, der hedder doneAction, som angår hvad SuperColliders lydserver skal gøre med vores UGen-funktion, når envelope-generatoren har gennemløbet alle envelopens segmenter. I eksemplerne ovenfor har vi ikke bedt SuperCollider om at gøre noget særligt, når envelopen er slut. Men hvis vores UGen-funktion stopper med at producere lyd, når envelopegeneratoren har gennemløbet alle envelopens segmenter, bør vi faktisk fjerne klyngen af UGens i vores UGen-funktion (der betegnes en Synth) fra serveren igen.
Vi kan fjerne alle kørende Synths fra lydserveren ved at taste Ctrl/Cmd-Punktum. Men det er ikke praktisk at gøre manuelt, så hvordan indretter vi en UGen-funktion, så den kan fjerne sig selv automatisk, når en envelope er færdiggjort? Det gør vi ved hjælp af envelope-generatorens såkaldte doneAction-argument.
Vi kan få vist aktive Synths på lydserveren ved at åbne et vindue, der viser serverens "Node Tree". Det kan vi gøre ved at køre s.plotTree; eller ved at klikke på de grønne tal nederst til højre i SuperColliders IDE og vælge "Show Node Tree". Sammenlign med et vågent øje på Node Tree-vinduet disse to eksempler og bemærk hvilken forskel doneAction: Done.freeSelf gør.
// Åben først Node Tree-vinduet
s.plotTree;
{PinkNoise.ar * EnvGen.kr(Env.perc) * 0.1}.play;
{PinkNoise.ar * EnvGen.kr(Env.perc, doneAction: Done.freeSelf) * 0.1}.play;
Hvornår skal man så bruge doneAction: Done.freeSelf? Jo, hvis man har gang i flere forskellige envelopes inden for den samme UGen-funktion (hvilket man sagtens kan have i SuperCollider), er det som tommelfingerregel en god ide at bruge doneAction: Done.freeSelf til den envelope, som styrer tonens lydstyrke over tid. Så undgår vi at få ophobet gamle Synth-nodes på lydserveren.
Hvis du er forvirret over forholdet mellem UGens, Synth osv., så er det helt i orden på nuværende tidspunkt. Det væsentlige her er blot at du forstår hvad doneAction betyder. Resten uddybes senere i dette kapitel i forbindelse med interfacet mellem Synth, SynthDef og Pbind.
Hvad er doneAction?
doneAction: 2 og doneAction: Done.freeSelf betyder det samme - at Synth'en skal fjernes fra lydserveren, når envelopen er slut. Når vi noterer EnvGen er doneAction argument nr. 2, så man behøver ikke ekspicitere argumentets navn. Derfor giver alle fire kodelinjer herunder præcis samme resultat.
{PinkNoise.ar * EnvGen.kr(Env.perc, doneAction: Done.freeSelf) * 0.1}.play;
{PinkNoise.ar * EnvGen.kr(Env.perc, Done.freeSelf) * 0.1}.play;
{PinkNoise.ar * EnvGen.kr(Env.perc, doneAction: 2) * 0.1}.play;
{PinkNoise.ar * EnvGen.kr(Env.perc, 2) * 0.1}.play;
Om man bruger doneAction: 2 eller doneAction: Done.freeSelf er helt valgfrit. Førstnævnte er kortest at skrive, men sidstnævnte er umiddelbart lettest at forstå, når man læser koden.
